Schéma d’une boîte de vitesse : comprendre chaque composant et son rôle
Un schéma de boîte de vitesse est une représentation visuelle de l’ensemble des pièces qui composent ce mécanisme, avec leurs liaisons et leur agencement. Il permet de visualiser le trajet de la puissance moteur depuis l’embrayage jusqu’aux roues motrices, et de comprendre comment chaque rapport modifie ce transfert d’énergie. Que ce soit sous forme de schéma de principe ou de vue éclatée, ce type de représentation est indispensable pour saisir le fonctionnement d’une boîte de vitesses manuelle sans avoir à la démonter.
Les composants visibles sur un schéma de boîte de vitesse

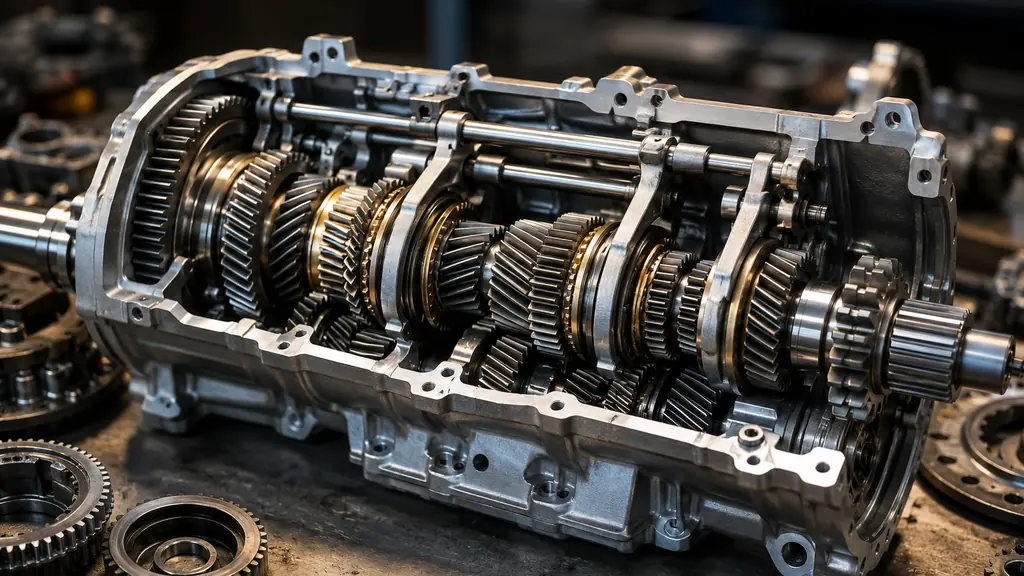

Sur un schéma de boîte de vitesses manuelle, plusieurs éléments apparaissent systématiquement. Les identifier permet de lire le schéma avec méthode.
L’arbre primaire est le premier axe représenté. Il reçoit directement le mouvement transmis par l’embrayage. Sa rotation est donc liée à celle du moteur tant que l’embrayage est engagé.
L’arbre secondaire est le deuxième axe. Il tourne en parallèle ou en série avec l’arbre primaire selon les architectures. C’est lui qui transmet finalement le mouvement vers le différentiel et les roues.
Les pignons et engrenages sont les roues dentées solidaires de ces arbres. Chaque paire de pignons correspond à un rapport de vitesse. Leur taille respective détermine le rapport de démultiplication, c’est-à-dire le facteur par lequel la vitesse de rotation et le couple sont modifiés entre l’entrée et la sortie de la boîte.
Le synchroniseur est l’élément clé du passage en douceur. Il est constitué d’un baladeur central et de cônes de friction. Avant qu’un rapport s’engage, le synchroniseur égalise les vitesses de rotation du baladeur et du pignon cible, ce qui évite les craquements. Ce composant est très souvent représenté sur les schémas car c’est lui qui différencie une boîte moderne d’une ancienne « boîte non synchronisée ».
La fourchette de sélection est la pièce mécanique actionnée par le levier de vitesse via des tringles ou câbles. Elle coulisse sur le baladeur pour le déplacer latéralement et engager le rapport souhaité.
Le trajet de la puissance moteur à travers la boîte
Pour lire un schéma de boîte de vitesse correctement, il faut suivre le cheminement de la puissance de gauche à droite, ou de l’entrée vers la sortie selon l’orientation choisie.
- Le moteur transmet sa rotation à l’embrayage. Lorsque la pédale d’embrayage est relâchée, l’embrayage solidarise le moteur avec l’arbre primaire.
- L’arbre primaire entraîne l’ensemble des pignons qui lui sont solidaires ou en prise constante avec l’arbre secondaire.
- Selon le rapport engagé, un pignon précis sur l’arbre secondaire est rendu solidaire de cet arbre par le synchroniseur et le baladeur.
- L’arbre secondaire transmet alors ce mouvement vers le différentiel, qui redistribue la puissance aux roues motrices.
Sur le schéma, les flèches de rotation indiquent le sens de chaque élément. On y lit directement que plus les pignons d’un rapport sont grands côté arbre primaire et petits côté arbre secondaire, plus le rapport est long (vitesse élevée, couple réduit). C’est le principe du rapport de démultiplication.
Rôle des rapports, du point mort et de la marche arrière
Les rapports de vitesse correspondent chacun à une paire de pignons spécifique. En première vitesse, les pignons utilisés produisent une forte démultiplication : le moteur tourne vite mais les roues tournent lentement, ce qui génère un couple élevé, utile au démarrage ou en côte. Au fur et à mesure que l’on monte les rapports, le ratio diminue et les roues tournent de plus en plus vite pour un même régime moteur.
Le point mort correspond à une position où aucun rapport n’est engagé. Tous les baladeurs sont dans une position neutre, aucun pignon de l’arbre secondaire n’est solidarisé à cet arbre. L’arbre primaire peut tourner librement sans entraîner les roues. Sur le schéma, le point mort se traduit par une absence de liaison entre les deux arbres.
La marche arrière fonctionne grâce à l’ajout d’un pignon intermédiaire, parfois appelé pignon fou ou pignon de marche arrière. Ce pignon s’intercale entre le pignon de l’arbre primaire et celui de l’arbre secondaire. Son rôle est d’inverser le sens de rotation de l’arbre secondaire, ce qui fait tourner les roues en sens opposé. Ce pignon supplémentaire est clairement visible sur les schémas de boîte de vitesses manuelles, souvent représenté sur un troisième axe court, distinct des deux arbres principaux.
Schéma de principe vs vue éclatée : deux représentations complémentaires
Ces deux types de schémas circulent couramment sur le web, et il est utile de les distinguer.
| Type de schéma | Objectif | Niveau de détail | Usage principal |
|---|---|---|---|
| Schéma de principe | Comprendre le fonctionnement | Simplifié, symbolique | Pédagogie, code de la route |
| Vue éclatée | Identifier chaque pièce réelle | Très détaillé, coté | Réparation, commande de pièces |
Le schéma de principe représente les arbres, pignons et synchroniseurs de manière schématique, souvent en coupe transversale. Il montre les flux de puissance et les engrenages en prise sans reproduire fidèlement la forme réelle des pièces. C’est le type de schéma utilisé dans les manuels de formation automobile et sur les documents du code de la route.
La vue éclatée de boîte de vitesse est une représentation technique en trois dimensions ou en éclaté isométrique. Chaque composant y est numéroté et positionné dans son ordre de montage. Ce document est utilisé par les mécaniciens pour identifier une pièce à remplacer et consulter les tolérances de montage. Il ne permet pas facilement de comprendre le fonctionnement dynamique mais il est irremplaçable pour un travail de diagnostic ou de reconstruction.
Ce que les craquements et anomalies révèlent sur l’état de la boîte
Comprendre le schéma d’une boîte de vitesses permet aussi de faire le lien entre un bruit ou un comportement anormal et le composant probablement en cause.
Un craquement au passage des vitesses est souvent associé à un synchroniseur usé ou endommagé. Lorsque ses cônes de friction ne jouent plus leur rôle d’égalisation des vitesses, les pignons tentent de s’engrener à des vitesses différentes, ce qui produit ce bruit caractéristique. Une mauvaise technique de conduite, comme passer les vitesses trop rapidement sans laisser le temps au synchroniseur d’agir, accélère également ce type d’usure.
Une vitesse qui « saute » (le rapport se désengage seul en roulant) indique généralement une fourchette de sélection déformée, un baladeur usé ou des profils de pignons émoussés. Le rapport engagé ne se maintient plus sous l’effort.
Une fuite d’huile au niveau du carter de boîte signale un joint d’étanchéité défaillant ou un bouchon de vidange desserré. L’huile de boîte joue un rôle crucial dans la lubrification de tous les pignons et synchroniseurs. Une boîte mal lubrifiée s’use prématurément, avec des dommages souvent irréversibles sur les engrenages.
Ce qu’un schéma de boîte de vitesses permet vraiment de comprendre
Lire un schéma de boîte de vitesse, c’est avant tout comprendre que ce mécanisme n’est pas une « boîte noire » : chaque rapport correspond à une paire de pignons précise, chaque passage de vitesse implique un synchroniseur, et le point mort n’est rien d’autre qu’une absence de liaison mécanique entre les arbres. Que ce soit pour passer le permis, comprendre un devis de réparation ou simplement satisfaire sa curiosité mécanique, ce schéma donne une lecture claire et directe du fonctionnement interne d’une boîte de vitesses manuelle.
